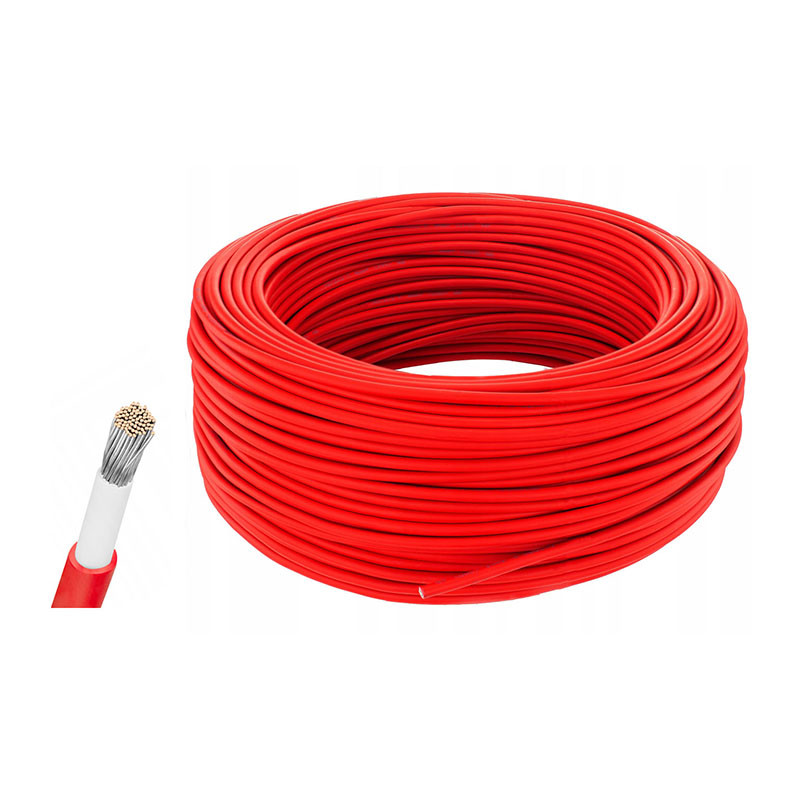

FlexiSun KBE UV 4mm² to jednożyłowy przewód solarny, idealny do połączeń paneli fotowoltaicznych w systemach akumulatorowych oraz ONGRID. Dzięki średnicy 4mm², przewód ten doskonale nadaje się do podłączania paneli o mocy do 130W na odległość nawet do 15 metrów, zachowując minimalne straty napięcia. Jego trwała, podwójna osłona jest odporna na promieniowanie UV, co zapewnia długą żywotność i niezawodność w zewnętrznych warunkach eksploatacji.

Elastyczność i łatwość instalacji to kluczowe cechy tego przewodu. Dzięki swojej konstrukcji, przewód FlexiSun KBE UV 4mm² zapewnia wyjątkową giętkość, co ułatwia jego prowadzenie nawet w trudnych warunkach. Jest to przewód wykonany w 99,9% z cynowanej miedzi elektrolitycznej klasy 5, zgodnie z normą IEC 60228, co zwiększa powierzchnię przewodzenia i poprawia przepływ ładunków elektrostatycznych. Taka konstrukcja minimalizuje straty energii, co przekłada się na wysoką efektywność energetyczną całego systemu.

Wydajność i bezpieczeństwo są na najwyższym poziomie, dzięki zgodności z szeregiem rygorystycznych norm. Przewód charakteryzuje się niską rezystancją elektryczną, co pozwala na efektywne przesyłanie energii bez zbędnych strat. Może pracować w ekstremalnych warunkach temperatury, od -40°C do +90°C, a także wytrzymuje krótkotrwałe zwarcia przy temperaturze do +250°C. Dodatkowo, przewód został przetestowany pod kątem odporności na działanie czynników zewnętrznych, takich jak nafta, ozon czy amoniak, co zapewnia jego niezawodność nawet w najtrudniejszych warunkach.

Specyfikacja techniczna

• Model: IBC FlexiSun 4 mm²
• Znamionowy przekrój: 4 mm²
• Średnica przewodu: 2,4 mm
• Średnica zewnętrzna (minimum): 5,2 mm
• Średnica zewnętrzna (maksymalna): 5,6 mm
• Masa kabla netto: 58 kg/km
• Minimalny promień gięcia: 17 mm
• Maksymalne dopuszczalne obciążenie na rozciąganie: 60 N
• Maksymalne obciążenie prądowe w temperaturze 60ºC: 55 A
• Dopuszczalny prąd zwarcia (1s): 0,50 kA

Parametry elektryczne:

• Znamionowe napięcie AC: U0/U 0,6/1,0 kV
• Maksymalne napięcie systemu PV DC: 1,8 kV
• Maksymalne dopuszczalne napięcie pracy AC: 0,7/1,2 kV (przewód-ziemia/przewód-przewód)
• Maksymalne dopuszczalne napięcie pracy DC: 0,9/1,8 kV (przewód-ziemia/przewód-przewód)
• Napięcie próbne AC/DC: 6,5 kV/15 kV (czas testu: 5 min)
• Obciążalność prądowa: Zależna od wymagań dla kabli do systemów fotowoltaicznych TUV 2 PfG 1169/008.2007

Parametry termiczne:

• Temperatura otoczenia: Od -40ºC do +90ºC (ruchoma i stała)
• Temperatura zwarcia: +250ºC (maks. 5 sekund w przewodzie)
• Odporność na niskie temperatury: Zgodna z normą EN 60811-1-4
• Test ciepła/wilgoci: Zgodny z normą EN 60068-2-78 (1000 h przy 90ºC i 85% wilgotności)

Parametry mechaniczne:

• Wytrzymałość na obciążenie: 15 N/mm² w użyciu, 50 N/mm² podczas instalacji
• Promień zgięcia: Min. 3 x D (D = średnica zewnętrzna maks.)
• Odporność na ścieranie: Testy zgodne z normą DIN 53516

Odporność na czynniki zewnętrzne:

• Odporność na naftę: Test 24h w temp. 100ºC zgodnie z DIN VDE 0473 811-2-1
• Badanie odporności na działanie ozonu: Zgodność z normą DIN EN 50396
• Badanie odporności na promieniowanie UV: UL 1581, ISO 4892-2, HD 605/A1-2.4.20
• Odporność na kwas: Zgodna z EN 60811-2-1 (7 dni, 23ºC)
• Odporność na amoniak: Atmosfera nasycona amoniakiem przez 30 dni (test)
• Absorbcja wody: Test zgodnie z normą DIN EN 60811-1-3

Reakcja na ogień:

• Rozprzestrzenianie się płomienia (indywidualny kabel): DIN EN 60332-1-2
• Rozprzestrzenianie się płomienia (wiązka kabli): Test zgodny z DIN EN 50305-9
• Emisja dymu: Przepuszczalność światła >70% (test zgodny z IEC 61034 i DIN VDE 0482 część 268-2)
• Ekologiczne środki bezpieczeństwa: Zgodność z ROHS

Materiały i konstrukcja:

• Przewód: Miedź elektrolityczna, cynowana, klasa 5 zgodnie z normą IEC 60228
• Izolacja: HEPR 120ºC, IEC 60502-1-A
• Powłoka: Usieciowany elastomer etylenu z oktanem winylu (EVA)
• Etykietowanie: IBC FlexiSun PV1-F 0,6/1 kV, VDE numer 8026, TUV certyfikat R 60014271

Kupując 2 metry przewodu otrzymacie Państwo po 1m przewodu innego koloru (plus i minus). Przykładowo, aby nabyć 10m przewodu do podłączenia dwóch biegunów, należy kupić 20m przewodu jednożyłowego. Podana cena jest ceną za 1 metr przewodu.

Podsumowując, FlexiSun KBE UV 4mm² to przewód, który spełnia najwyższe standardy wydajności i trwałości, idealny do profesjonalnych instalacji fotowoltaicznych. Jego odporność na warunki atmosferyczne i duża elastyczność sprawiają, że jest to wybór doskonały do systemów wymagających niezawodnych połączeń o wysokiej wydajności energetycznej.
