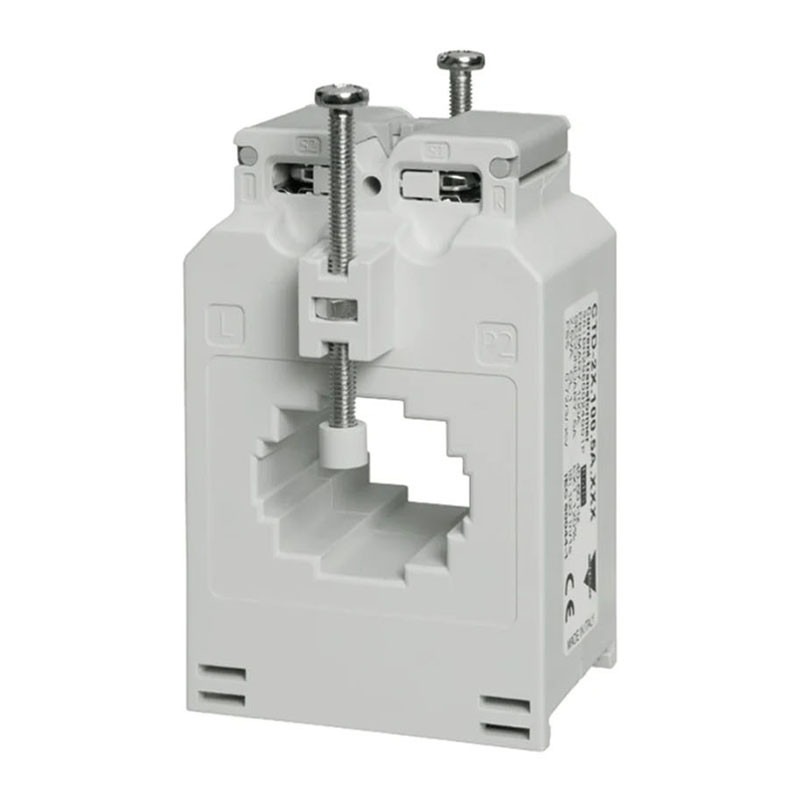

3x Przekładnik prądowy 600/5A CTD2X o znamionowym prądzie 600/5A to uniwersalne rozwiązanie do zastosowań z szynami DIN oraz szynami zbiorczymi. Umożliwia precyzyjne pomiary prądów w szerokim zakresie od 40A do 600A, co czyni go idealnym do monitorowania większych systemów energetycznych.

Kluczowe cechy:

• Przeznaczenie: Przekładnik można zamontować zarówno na szynie DIN, jak i na panelu, co zapewnia wszechstronność zastosowania w różnych konfiguracjach.
• Klasa dokładności 0,5: Dzięki precyzyjnym pomiarom, idealnie nadaje się do systemów wymagających wysokiej dokładności.
• Zaciski i montaż: Zdejmowane zaciski umożliwiają łatwe mocowanie na panelu, a podwójne złącza śrubowe pozwalają na podłączenie do 8 przewodów, co zapewnia wygodę instalacji i podłączeń.
• Bezpieczeństwo: Urządzenie wyposażone jest w uszczelniane osłony zacisków oraz izolowane mocowania, co zwiększa bezpieczeństwo użytkowania.

Dzięki zaawansowanej konstrukcji i możliwości montażu w różnych środowiskach, przekładnik CTD2X jest niezawodnym rozwiązaniem do monitorowania prądów w systemach energetycznych o dużej obciążalności.

PARAMETRY TECHNICZNE / MODEL: 600/5A CTD2X

• Znamionowy prąd wtórny: 5 A lub 1 A
• Częstotliwość robocza: 45-65 Hz
• Maks. napięcie w układzie: 0,72 kV
• Poziom znamionowy izolacji: 3 kV/1 min. na 50 Hz
• Klasa izolacji: E (maks. 75°C)
• Natężenie prądu chwilowego:
  • Typowo: 100 In /1 s
  • 2,5 Ith (ograniczone rozmiarem przewodu / szyn zbiorczych)
• Wzmocnione natężenie prądu: 120%
• Współczynnik bezpieczeństwa (FS):
  • ≤ 5 (Klasa: 0,5, 1 oraz 3)

• Normy: Zgodnie z EN61869-2
• Obudowa: ABS, samogaszenie UL 94 V-0
• Montaż:
  • Szyna DIN
  • Szyna zbiorcza
  • Montaż na panelu
• Wyposażenie standardowe:
  • Dwie śruby zaciskowe
  • Dwie śruby mocujące do przewodów / szyn zbiorczych
  • Dwie uszczelniane osłony zacisków
  • Dwa zaciski do mocowania panelowego
  • Dwie nakrętki z tworzywa sztucznego na śruby mocujące do przewodów / szyn zbiorczych
• Wyposażenie opcjonalne:
  • Zestaw uchwytów mocujących CTD
  • Dwa zaciski do mocowania panelowego
  • Sześć śrub mocujących do przewodów / szyn zbiorczych
