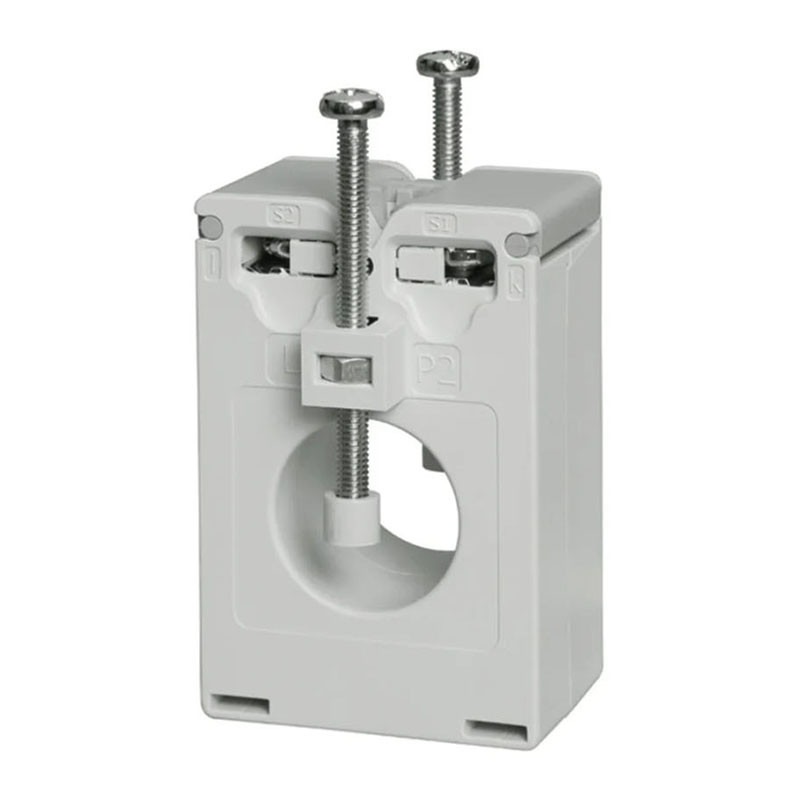

3x Przekładnik prądowy 300/5A CTD1X, zaprojektowany do pracy zarówno z przewodami, jak i szynami zbiorczymi, oferuje szeroki zakres obsługiwanych prądów pierwotnych od 50 A do 300 A. Dzięki swojej uniwersalnej konstrukcji, urządzenie jest kompatybilne z montażem na szynie DIN oraz umożliwia instalację na panelu za pomocą zdejmowanych zacisków, co zapewnia dużą elastyczność podczas instalacji.

Główne cechy

Wyróżnia się precyzyjną klasą dokładności 0,5, co czyni go idealnym wyborem do zastosowań wymagających wysokiej dokładności pomiaru prądu. Dodatkowo, przekładnik posiada podwójne złącza śrubowe, które pozwalają na bezproblemowe podłączenie do 8 przewodów, co zwiększa wygodę użytkowania i łatwość konfiguracji.

Zintegrowane śruby mocujące, izolowane przewodami lub szynami zbiorczymi, zapewniają bezpieczne połączenie, a uszczelniane osłony zacisków chronią przed dostępem zanieczyszczeń oraz wilgoci, podnosząc trwałość urządzenia w trudnych warunkach pracy.

PARAMETRY TECHNICZNE / MODEL: 300/5A CTD1X

• Znamionowy prąd wtórny: 5 A lub 1 A
• Częstotliwość robocza: 48-62 Hz
• Maksymalne napięcie w układzie: 0,72 kV
• Poziom znamionowy izolacji: 3 kV/1 min. na 50 Hz
• Klasa izolacji: E (maks. 75°C)
• Natężenie prądu chwilowego: Typowo: 100 In /1 s, 2,5 Ith (krótkotrwały prąd cieplny ograniczony rozmiarem)
• Wzmocnione natężenie prądu: 120%
• Współczynnik bezpieczeństwa (FS): ≤ 5 (Klasa: 0,5, 1 oraz 3)
• Normy: Zgodnie z EN61869-2
• Obudowa: ABS, samogaszenie UL 94 V-0
• Montaż:
  • Szyna DIN
  • Szyna zbiorcza
  • Montaż na panelu
• Wyposażenie standardowe:
  • Dwie śruby zaciskowe
  • Dwie uszczelniane osłony zacisków
  • Dwa zaciski do mocowania panelowego
  • Jeden łącznik szyny DIN
• Wyposażenie opcjonalne:
  • Dodatkowy zestaw uchwytów mocujących CTD
  • Sześć śrub mocujących do przewodów / szyny zbiorczej
  • Sześć nakrętek z tworzywa sztucznego na śruby mocujące do przewodów / szyny zbiorcze
• Prąd wtórny: 1 A
• Tropikalizacja: Tak
• Zakres pracy: od -25°C do +60°C (od 13°F do 140°F) (R.H. < 90% bez kondensacji przy 40°C)
• Zakres przechowywania: od -30°C do +70°C (od 22°F do 158°F) (R.H. < 90% bez kondensacji przy 40°C)
• Certyfikaty: CE, cUrus oraz CSA
• Typ połączenia: Śruba
• Powierzchnia przekroju przewodów: od 1,5 do 6 mm²
• Moment dokręcenia śruby (zaciski): od 1 do 2 Nm
• Moment dokręcenia śruby (mocowanie przewodów / szyny zbiorczej): maks. 0,3 Nm
• Stopień ochrony:
  • IP00
  • IP20 (z uszczelnianymi osłonami zacisków i końcówkami przewodów
• Średnica przewodu: Maks. 23 mm
• Wymiary szyny zbiorczej: Maks. 20×5 mm
• Masa: 150-200 g
