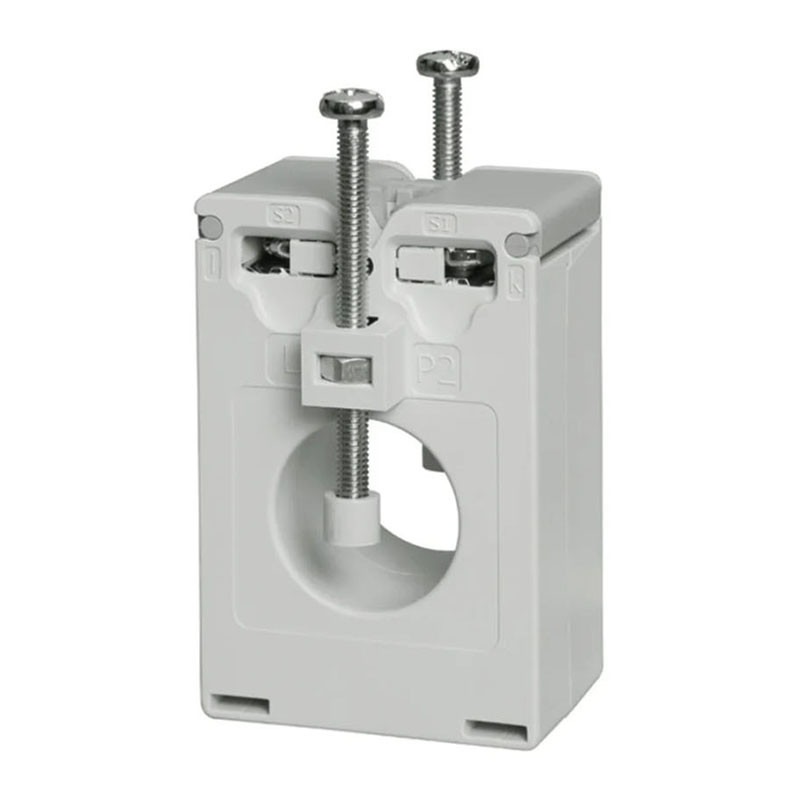

3x Przekładnik prądowy 200/5A CTD1X to wszechstronne urządzenia przeznaczone do pomiaru prądów w systemach przewodowych i szynowych, z możliwością montażu zarówno na szynie DIN, jak i panelu. Obsługują prądy pierwotne w zakresie od 50 A do 300 A, co sprawia, że są idealne do różnorodnych zastosowań energetycznych.

Kluczowe cechy:

• Przekładnik prądowy przewodowy i szynowy: Oferuje elastyczność instalacji w różnych konfiguracjach systemów elektrycznych.
• Klasa dokładności 0,5: Gwarantuje precyzyjne pomiary prądów w szerokim zakresie obciążenia.
• Montaż: Wyposażony w zdejmowany uchwyt do montażu na szynie DIN oraz zdejmowane zaciski do montażu panelowego, co zapewnia łatwość instalacji.
• Złącza: Posiada podwójne złącza śrubowe, które umożliwiają podłączenie do 8 przewodów, zapewniając elastyczność podłączeń.
• Bezpieczeństwo: Uszczelniane osłony zacisków i izolowane śruby mocujące zapewniają dodatkową ochronę oraz bezpieczeństwo użytkowania.

PARAMETRY TECHNICZNE / MODEL: 200/5A CTD1X

• Znamionowy prąd wtórny: 5 A lub 1 A
• Częstotliwość robocza: 48-62 Hz
• Maksymalne napięcie w układzie: 0,72 kV
• Poziom znamionowy izolacji: 3 kV/1 min. na 50 Hz
• Klasa izolacji: E (maks. 75°C)
• Natężenie prądu chwilowego: Typowo: 100 In /1 s, 2,5 Ith (krótkotrwały prąd cieplny ograniczony rozmiarem)
• Wzmocnione natężenie prądu: 120%
• Współczynnik bezpieczeństwa (FS): ≤ 5 (Klasa: 0,5, 1 oraz 3)

INNE

• Normy: Zgodnie z EN61869-2
• Obudowa: ABS, samogaszenie UL 94 V-0
• Montaż:
  • Szyna DIN
  • Szyna zbiorcza
  • Montaż na panelu
• Wyposażenie standardowe:
  • Dwie śruby zaciskowe
  • Dwie uszczelniane osłony zacisków
  • Dwa zaciski do mocowania panelowego
  • Jeden łącznik szyny DIN
• Wyposażenie opcjonalne:
  • Dodatkowy zestaw uchwytów mocujących CTD
  • Sześć śrub mocujących do przewodów / szyny zbiorczej
  • Sześć nakrętek z tworzywa sztucznego na śruby mocujące do przewodów / szyny zbiorcze
• Prąd wtórny: 1 A
• Tropikalizacja: Tak
• Zakres pracy: od -25°C do +60°C (od 13°F do 140°F) (R.H. < 90% bez kondensacji przy 40°C)
• Zakres przechowywania: od -30°C do +70°C (od 22°F do 158°F) (R.H. < 90% bez kondensacji przy 40°C)
• Certyfikaty: CE, cUrus oraz CSA
• Typ połączenia: Śruba
• Powierzchnia przekroju przewodów: od 1,5 do 6 mm²
• Moment dokręcenia śruby (zaciski): od 1 do 2 Nm
• Moment dokręcenia śruby (mocowanie przewodów / szyny zbiorczej): maks. 0,3 Nm
• Stopień ochrony:
  • IP00
  • IP20 (z uszczelnianymi osłonami zacisków i końcówkami przewodów)
• Średnica przewodu: Maks. 23 mm
• Wymiary szyny zbiorczej: Maks. 20×5 mm
• Masa: 150-200 g

Ten zestaw przekładników prądowych to niezawodne i trwałe rozwiązanie do precyzyjnego monitorowania prądów w systemach o średnich i wysokich obciążeniach, doskonale sprawdzające się w różnych zastosowaniach przemysłowych i energetycznych.
