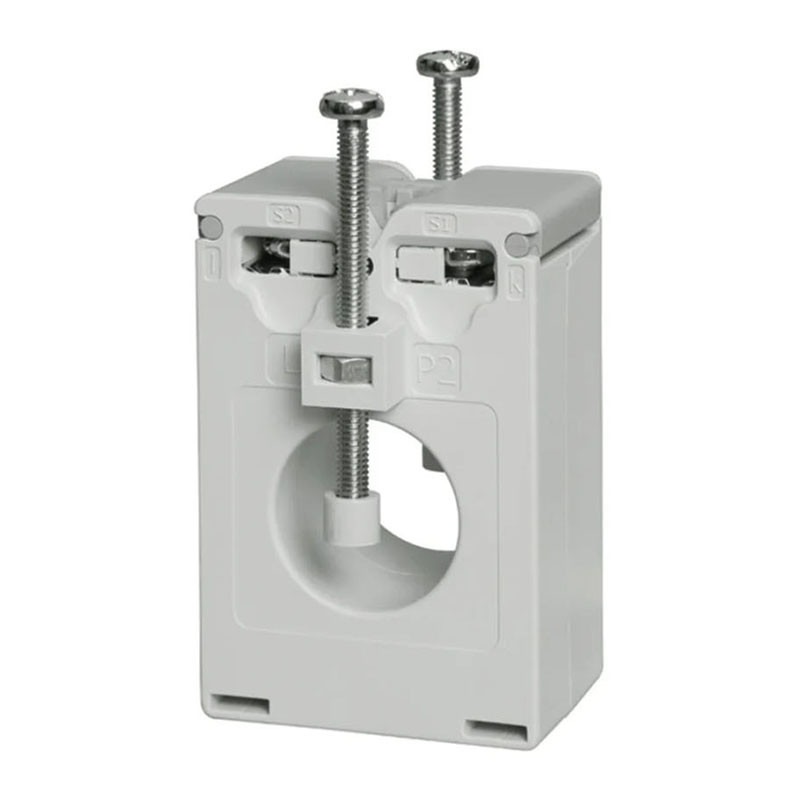

3x Przekładnik prądowy 100/5A CTD1X jest idealnym rozwiązaniem do monitorowania prądów w instalacjach przewodowych i szynowych, oferując wszechstronność montażu na szynie DIN, szynie zbiorczej lub panelu. Dzięki obsłudze prądów pierwotnych w zakresie od 50 A do 300 A, urządzenie sprawdza się w wielu zastosowaniach wymagających precyzyjnego pomiaru.

Główne cechy

Produkt charakteryzuje się dokładnością klasy 0,5, co zapewnia wysoką precyzję pomiarów, a zdejmowany uchwyt montażowy umożliwia łatwą instalację na szynie DIN. Dodatkowo, wyposażony jest w zdejmowane zaciski, co pozwala na szybki montaż na panelu, w zależności od potrzeb użytkownika.

Urządzenie posiada dwa izolowane śruby mocujące, co zwiększa bezpieczeństwo użytkowania oraz podwójne złącza śrubowe, które umożliwiają podłączenie do 8 przewodów, co czyni konfigurację bardziej elastyczną. Uszczelniane osłony zacisków zapewniają dodatkową ochronę przed wilgocią i zanieczyszczeniami, co sprawia, że przekładnik jest niezawodny nawet w trudnych warunkach eksploatacyjnych.

PARAMETRY TECHNICZNE / MODEL: 100/5A CTD1X

• Znamionowy prąd wtórny: 5 A lub 1 A
• Częstotliwość robocza: 48-62 Hz
• Maksymalne napięcie w układzie: 0,72 kV
• Poziom znamionowy izolacji: 3 kV/1 min. na 50 Hz
• Klasa izolacji: E (maks. 75°C)
• Natężenie prądu chwilowego: Typowo 100 In /1 s, 2,5 Ith (krótkotrwały prąd cieplny ograniczony rozmiarem)
• Wzmocnione natężenie prądu: 120%
• Współczynnik bezpieczeństwa (FS): ≤ 5 (Klasa 0,5, 1 oraz 3)
• Normy: Zgodność z EN61869-2
• Obudowa: ABS, samogaszenie UL 94 V-0
• Montaż:
  • Szyna DIN
  • Szyna zbiorcza
  • Montaż na panelu
• Wyposażenie standardowe:
  • Dwie śruby zaciskowe
  • Dwie uszczelniane osłony zacisków
  • Dwa zaciski do mocowania panelowego
  • Jeden łącznik szyny DIN
• Wyposażenie opcjonalne:
  • Zestaw uchwytów mocujących CTD
  • Sześć śrub mocujących do przewodów / szyny zbiorczej
  • Sześć nakrętek z tworzywa sztucznego na śruby mocujące do przewodów / szyny zbiorczej
• Prąd wtórny: 1 A
• Tropikalizacja: Tak
• Zakres pracy: od -25°C do +60°C (od 13°F do 140°F) (R.H. < 90% bez kondensacji przy 40°C)
• Zakres przechowywania: od -30°C do +70°C (od 22°F do 158°F) (R.H. < 90% bez kondensacji przy 40°C)
• Certyfikaty: CE, cUrus oraz CSA
• Typ połączenia: Na śrubę
• Powierzchnia przekroju przewodów: Od 1,5 do 6 mm²
• Moment dokręcenia śruby (zaciski): Od 1 do 2 Nm
• Moment dokręcenia śruby (mocowanie przewodów / szyny zbiorczej): Maks. 0,3 Nm
• Stopień ochrony:
  • IP00
  • IP20 (z uszczelnianymi osłonami zacisków i końcówkami przewodów)
• Średnica przewodu: Maks. 23 mm
• Wymiary szyny zbiorczej: Maks. 20×5 mm
• Masa: 150-200 g

Ten przekładnik prądowy to wszechstronne urządzenie przeznaczone do monitorowania prądów w systemach przewodowych i szynowych, obsługujące prądy pierwotne od 50 A do 300 A. Dzięki możliwości montażu na szynie DIN, szynie zbiorczej oraz panelu, oferuje elastyczność instalacji w różnych konfiguracjach.
